Kruvitungrauad ja elektrilised aktuaatorid lahendavad põhimõtteliselt sama ülesannet: nad muudavad pöördliikumise lineaarseks liikumiseks. Kuid selle ühisosa juures on selged erinevused disainis, tõstevõimes ja kasutusviisis. Seega sõltub parim lahendus konkreetsest rakendusest.
Kruvitungrauad suurte koormuste ja pikkade käikude jaoks
Kruvitungraud on vastupidav, robustne ja läbi proovitud lahendus lineaarseks liikumiseks. Seda kasutatakse sageli siis, kui suuri koormusi on vaja küllalt suure täpsusega tõsta, langetada või positsioneerida.
Oluline eelis on võimalus konstrueerida süsteeme mitme tõstepunktiga. Mitut tungrauda saab mehaaniliselt sünkroniseerida vahevõllide ja ühise ajami abil või elektrooniliselt. See võimaldab näiteks suuri laudu, platvorme või masinaosi ühtlaselt ja kontrollitult tõsta.
„Kruvitungraud on sageli hea valik suurte koormuste, pikkade käigupikkuste või mitme tõstepunkti korral. Samuti on võimalik ehitada üsna suuri süsteeme mitme mehaaniliselt omavahel ühendatud tungrauaga,“ ütleb Janne Kalenius, Mekanexi kruvitõstukite ja hammasrataste tootejuht.

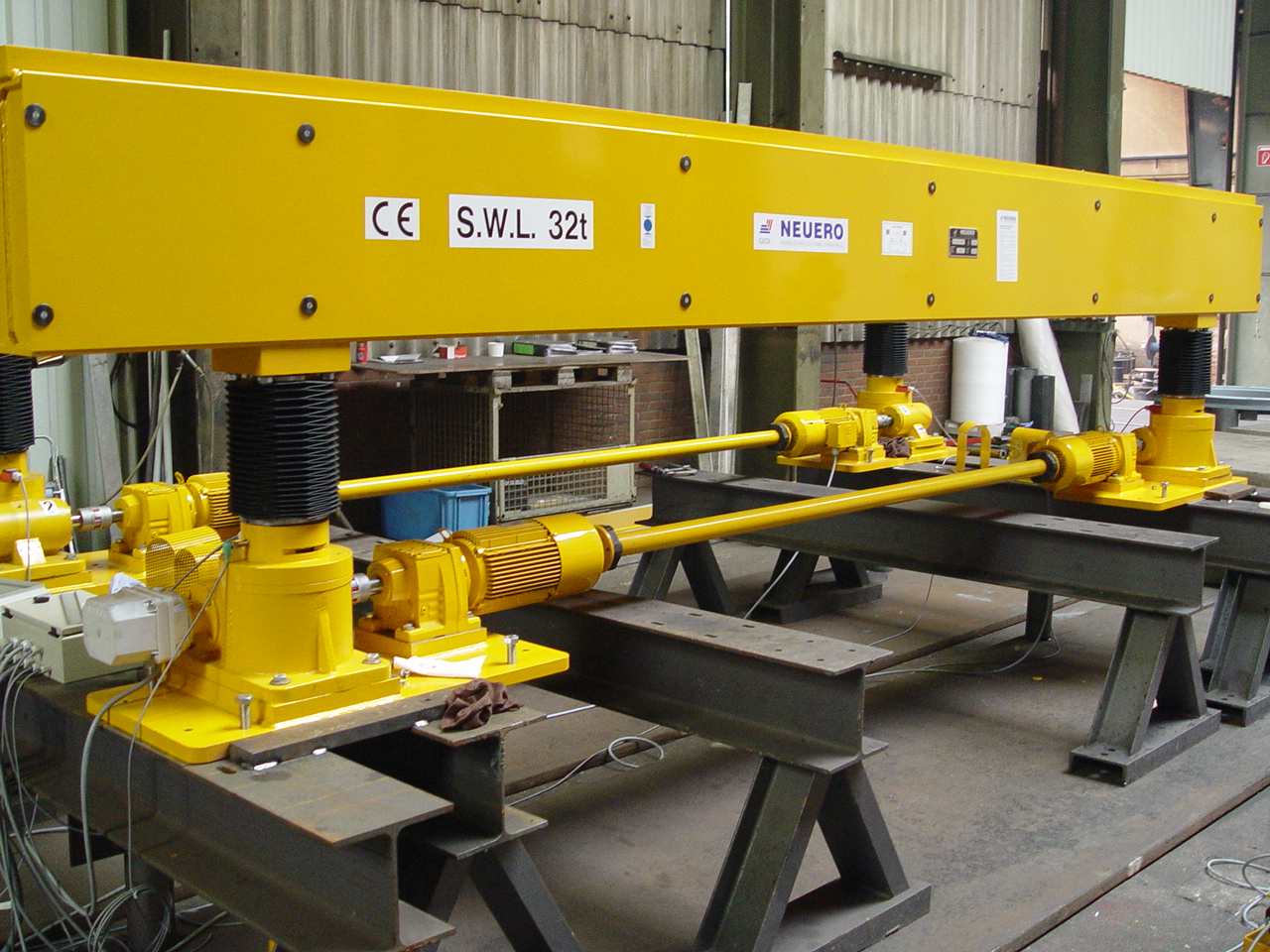

Mitu kruvitungrauda on võimalik mehaaniliselt sünkroniseerida vahevõllide ja ühise ajami abil.

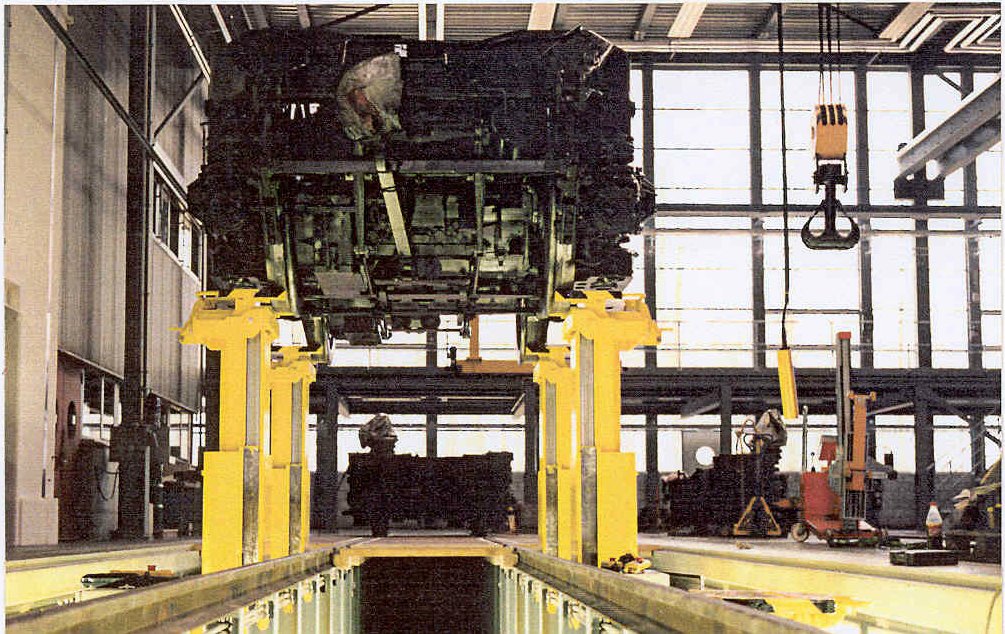

Kruvitungrauad sobivad suurte koormuste tõstmiseks ja mitme tõstepunkti korral.
Kruvitungraudu saab ka mitmel moel kohandada. Spindli, ülekandearvu, mootori, käigupikkuse ja kinnituse valik võimaldab dimensioneerida ja pakkuda lahendust vastavalt konkreetsele rakendusele.
Elektrilised aktuaatorid on kompaktsed ja lihtsasti paigaldatavad
Elektriline aktuaator põhineb samuti kruvimehhanismil, kuid mootor, reduktor ja kruvimehhanism on integreeritud ühte tervikusse. See pakub kompaktset lahendust, mida on lihtne paigaldada ja juhtida.
Seetõttu sobivad aktuaatorid hästi rakendusteks, kus on vaja terviklikku elektrilist ajamit ning kus kasutusruum, lihtne paigaldamine ja juhtimine on olulised tegurid.
Mitut ajamit saab ka elektrooniliselt sünkroniseerida, mis võimaldab neid kasutada mitme tõstepunktiga konstruktsioonides ilma mehaaniliste ühendusvõllideta.
Mitut elektrilist aktuaatorit saab elektrooniliselt sünkroniseerida, kui mitut tõstepunkti tuleb liigutada sünkroonselt
Teine erinevus puudutab liigutatavat koormust. Elero ajamite puhul kehtivad tabelis esitatud väärtused nii survele kui ka tõmbele. Tavaliselt ei ole vaja arvestada sellega, kas jõud on tõmbe- või tõukejõud, nagu tungraua puhul on vaja arvestada.

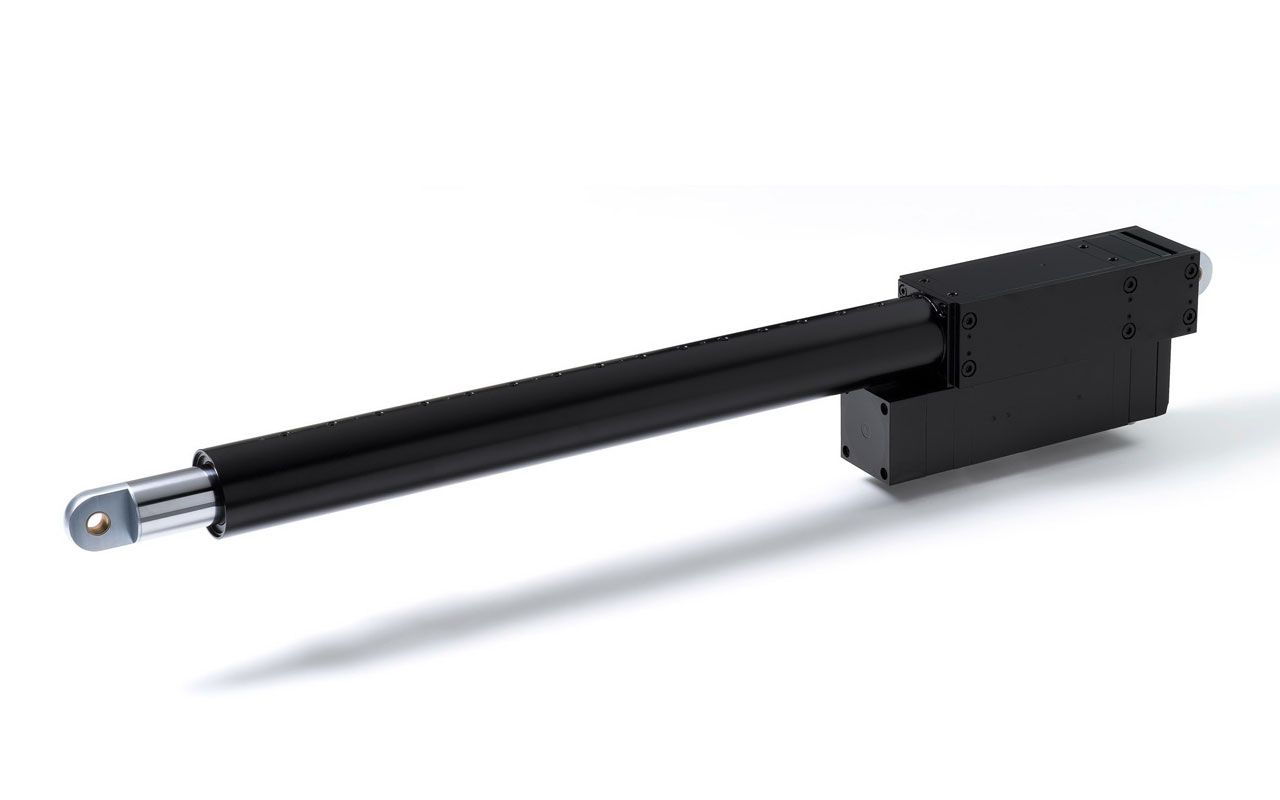

Elektrilised aktuaatorid on terviklikud lineaarajamid, mida on lihtne integreerida ja juhtida.
Tungraud või aktuaator? Mõned olulised erinevused
| Kruvitungraud | Elektriline aktuaator | |
|---|---|---|
| Jõud/koormus | Sobilik suurtele koormustele | Alates väikestest kuni suhteliselt suurtele koormustele. |
| Käigu pikkus | Kuni 6m, üldine rusikareegel | Kuni 1m, üldine rusikareegel |
| Mitu tõstepunkti | Saab sünkroniseerida mehhaaniliselt või elektrooniliselt | Saab sünkroniseerida elektrooniliselt |
| Paigaldus | Komplekteeritakse mootori, reduktori ja võimalike ülekannetega | Kompaktne, integreeritud ajamiga |
| Juhtimine | Saab kohandada vastavalt rakendusele | Lihtne integreerida elektriliste juhtimissüsteemidega |
| Survejõud | Risk nõtkele, nõtkepinge kontroll | Elero tabeliväärtused kehtivad nii tõmbe- kui ka survejõule |
| Kohandumine | Suur vabadus süsteemi konfigureerimiseks | Valmis seade paljude valikuvõimalustega |
Konstruktsioon mõjutab valikut
Kruvitungraua mõõtmete määramisel on oluline tegur see, kas kruvile rakendatakse tõmbe- või survekoormust.
Tõmbekoormuste korral mõjub kruvile põhimõtteliselt ainult tõmbejõud. Survekoormuste korral tuleb aga arvestada ka deformatsiooniohuga, nõtkepingega. Pikk kruvi talub küll suurt aksiaalkoormust, kuid muutub survekoormuse korral siiski ebastabiilseks. Seega mõjutavad nii kruvi pikkus kui ka kinnitusviis tungrauale lubatud koormust.
Elero elektriliste aktuaatorite puhul kehtivad tabelis esitatud väärtused nii survele kui ka tõmbele. Seega ei pea tavaliselt arvestama sellega, kas jõud on tõmbe- või survejõud, kuid mida tuleb arvestada alati kruvitungraua puhul.
„On lihtne vaadata ainult tõstejõudu, aga kruvitungraua puhul tuleb vaadata kogu konstruktsiooni. Käigu pikkus, kiirus, kinnitused ja see, kas kruvi töötab tõmbele või survele, võivad kõik mõjutada õige lahenduse valimist,“ ütleb Janne Kalenius.
Õige lahendus algab rakendusest
Seega pole üldist vastust küsimusele, kas kruvitungraud või elektriline aktuaator on parem. Kaks lahendust võivad paberil sama liigutust teostada, kuid masinasse integreerituna on nad täiesti erinevad.
Koormus, käigupikkus, kiirus, tõstepunktide arv, kasutatav ruum, juhtimine ja see, kas koormus on survele või tõmbele. Need on vaid mõned tegurid, millega tuleb arvestada.
Mekanexis aitame teil valida lahenduse ja määrata mõõtmed vastavalt praegusele konstruktsioonile.
Kas vajate abi õige lahenduse valimisel?
Võtke meiega ühendust ja aitame dimensioneerida ja valida õige lahendus teie rakendusele.
