N-flex-sidurid on elastsed sidurid, mis edastavad pöördemomenti kahe võlli vahel, summutades samal ajal vibratsiooni. Kompenseerib joondusvigu, samuti radiaalseid, aksiaalseid ja nurkvigu. Nad sobivad eriti just pumpade ja mootorite ajamitele, kus on oluline vaikne töö ja lihtne hooldus.
Mis on N-flex sidurite eelised?
- Kaitseb tundlikke komponente ülekoormuse ja kulumise eest
- Kompenseerib radiaal-, aksiaal- ja nurga vigu
- Modulaarne süsteem mitme konfiguratsiooniga
- Hooldusvaba – ei vaja määrimist
- Vaikne ja vibratsioone summutav
- Pikendatud konstruktsiooni võimalus hoolduse lihtsustamiseks
- Saadaval Taper-Lock rummudega kiireks paigalduseks
- Kliendispetsiifilised võimalused: puurimised, liistusooned, pikendused ja materjalivalik
Millisel moel on N-flex modulaarne?

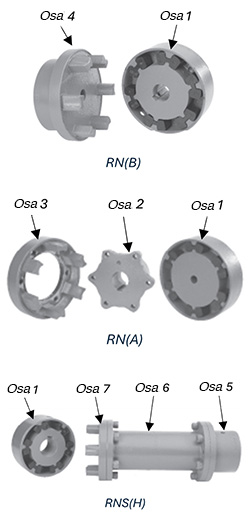

N-flexil on 7 erinevat osa, mida saab kombineerida 3 erineva ühendustüübi saamiseks.
Osa 1 sisaldab kummist elementi ja on vajalik osa kõigi sidurite konfiguratsioonide jaoks. RN(B) tüüpi siduri koostamiseks ühendatakse osa 1 osaga 4. See sidur sobib hästi siis, kui pöördemomendi ülekandeks on vaja lihtsat sidurit.
RN(A) tüüpi siduri puhul on osa 1 ühendatud osadega 2 ja 3. Osad 2 ja 3 tarnitakse ühe osana ning neid saab eraldada mõne kruvi lahti keeramise teel. See võimaldab ühe osa liigutamist ja kummist elemendi välja vahetada ilma mootorit või reduktorit liigutamata.
Osad 5, 6 ja 7 koos osaga 1 moodustavad siduri tüübi RNS(H). Osa 7 on siduri osade 1 ja 6 vahel.
Osa 6 on distantshülss, mille saab tellida soovitud pikkusega ja osa 5 on viimane lõpetav siduri osa.
See sidur oleks sobiv, kui distantsi mootori ja reduktori/pumba vahel ei ole võimalik muuta, või kui soovitakse hoolduse lihtsustamiseks ajamite asukohta muuta.
Selle konfiguratsiooniga on võimalik näiteks pumpa liigutada vaid mõne poldi/mutri avamisega, eemaldades distantshülsi. Ülejäänud komponendid võivad jääda paigale.
Kus kasutada N-flex sidurit?
Tüüpilised kasutusvaldkonnad:
- Vee-, sette- ja kemikaali pumbad
- Ventilaatorid ja kompressorid
- Transportöörid ja doseerimisseadmed
- Üldised ajamid, kus soovitakse paigaldusvigu ja vibratsioone vähendada
Millisest materjalist elastseid elemente on saadaval?
- Standard: NBR (nitriilkumm)
- Alternatiiv: Polüuretaan (kuni1,5× suurem ülekandemoment)
- Spetsiaal: H-Trans – progressiivse jäikusega efektiivseks vibratsioonide summutamiseks

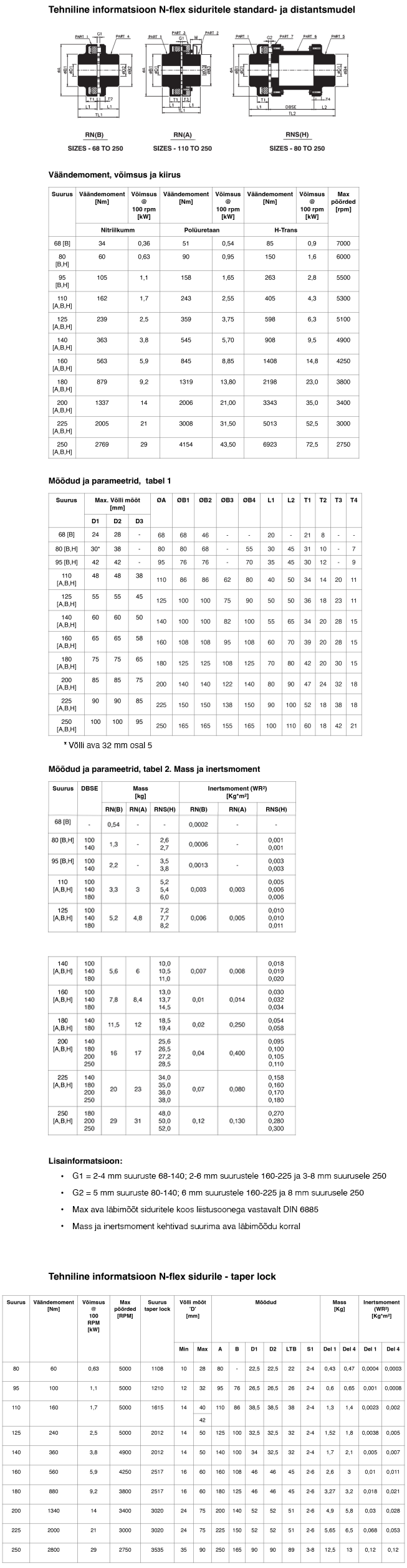

Millised suurused on saadaval?
- Standardmudel (RN): Suurus 68–250
- Distantsmudel (RNS): Suurus 80–250
- Taper-Lock (TL): Suurus 80–250
